Ürün Açıklaması

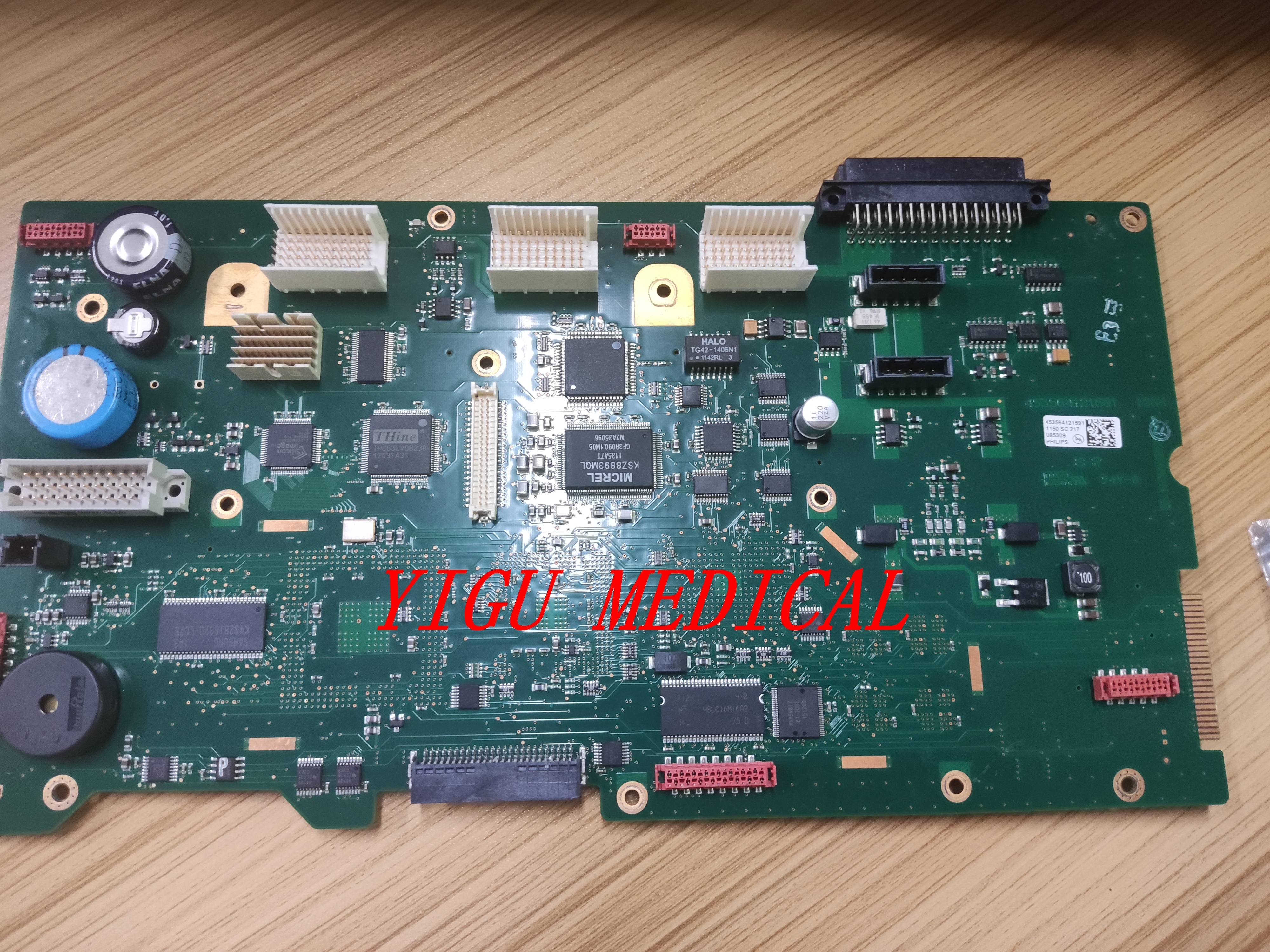

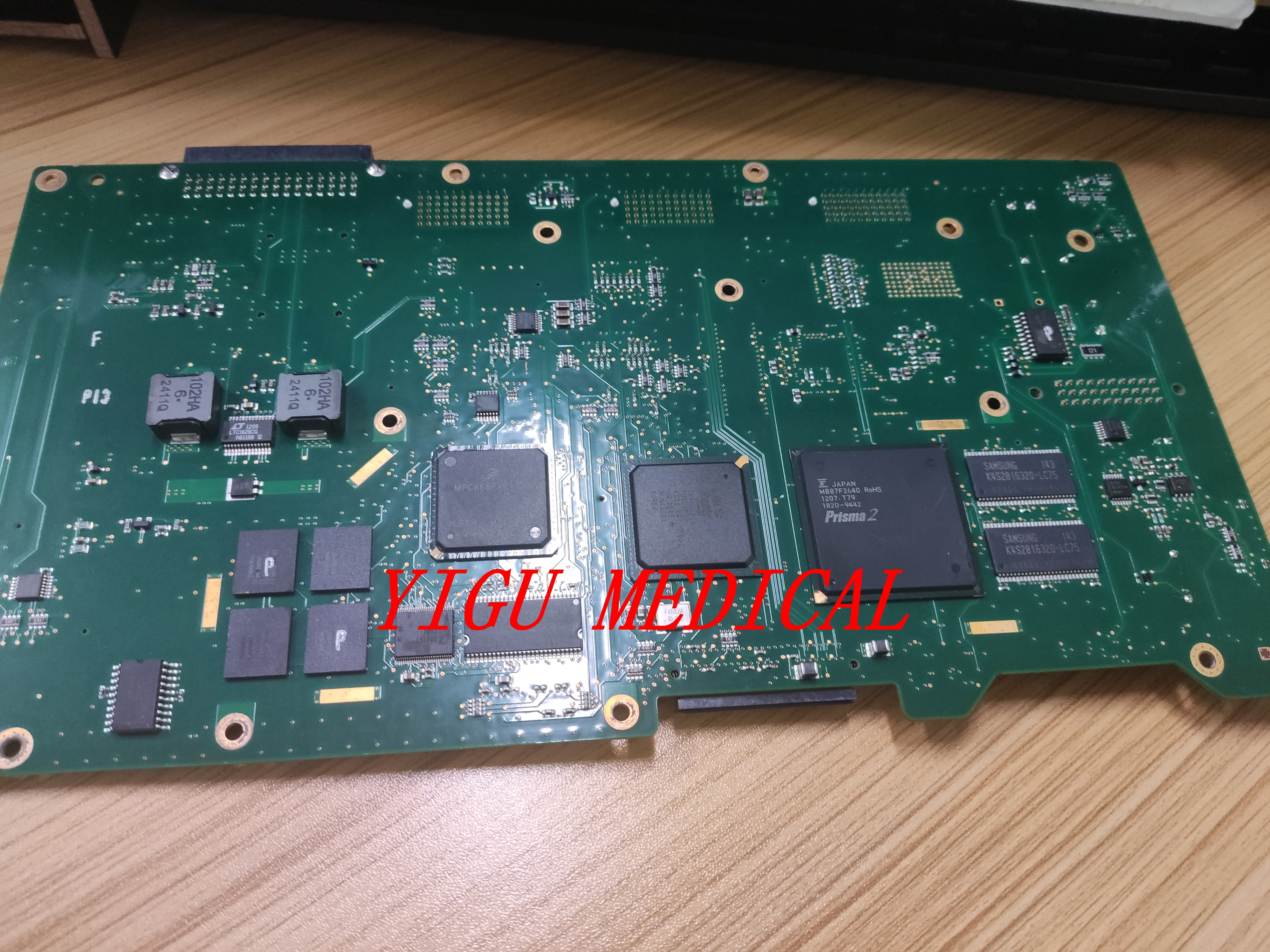

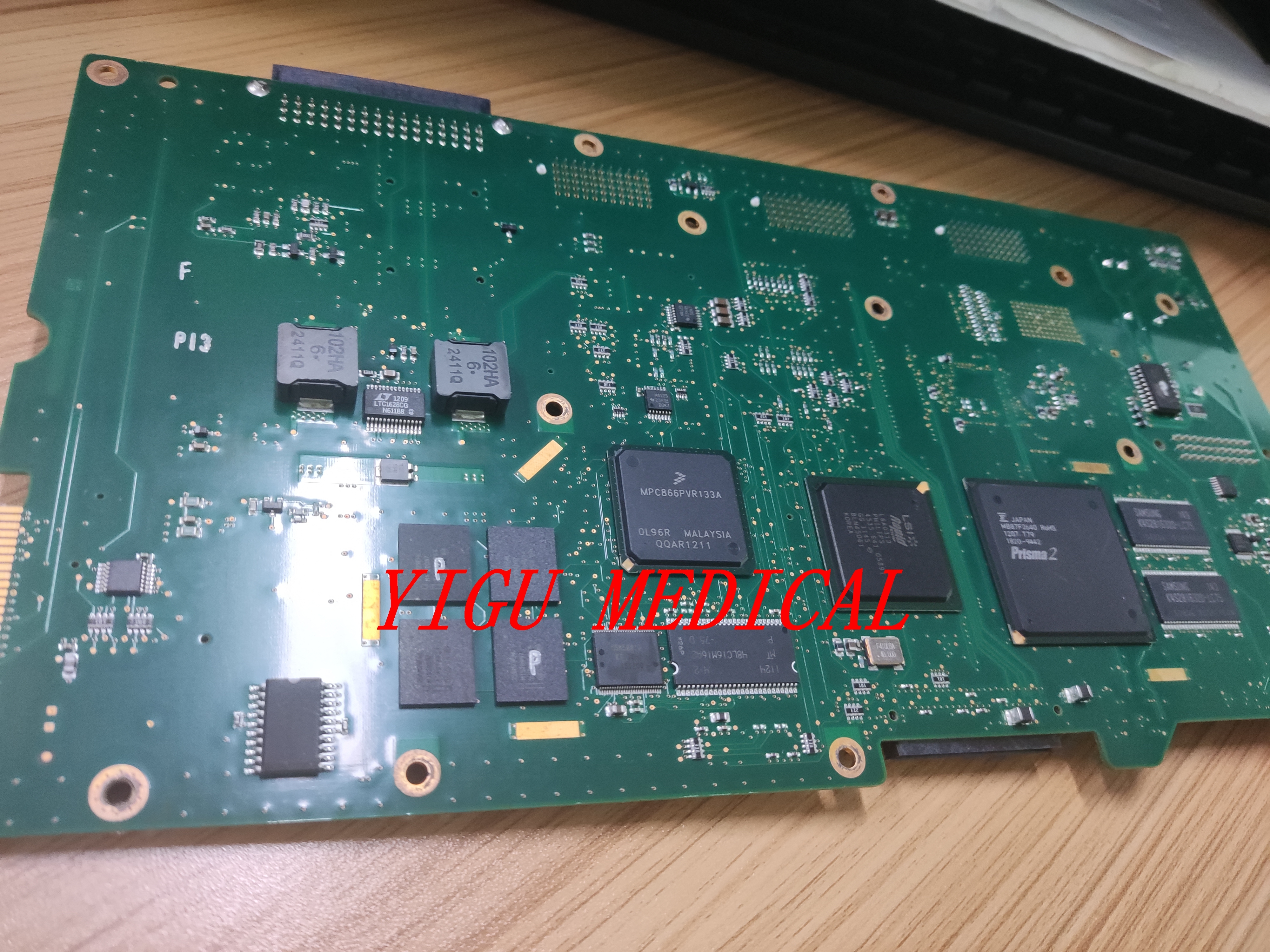

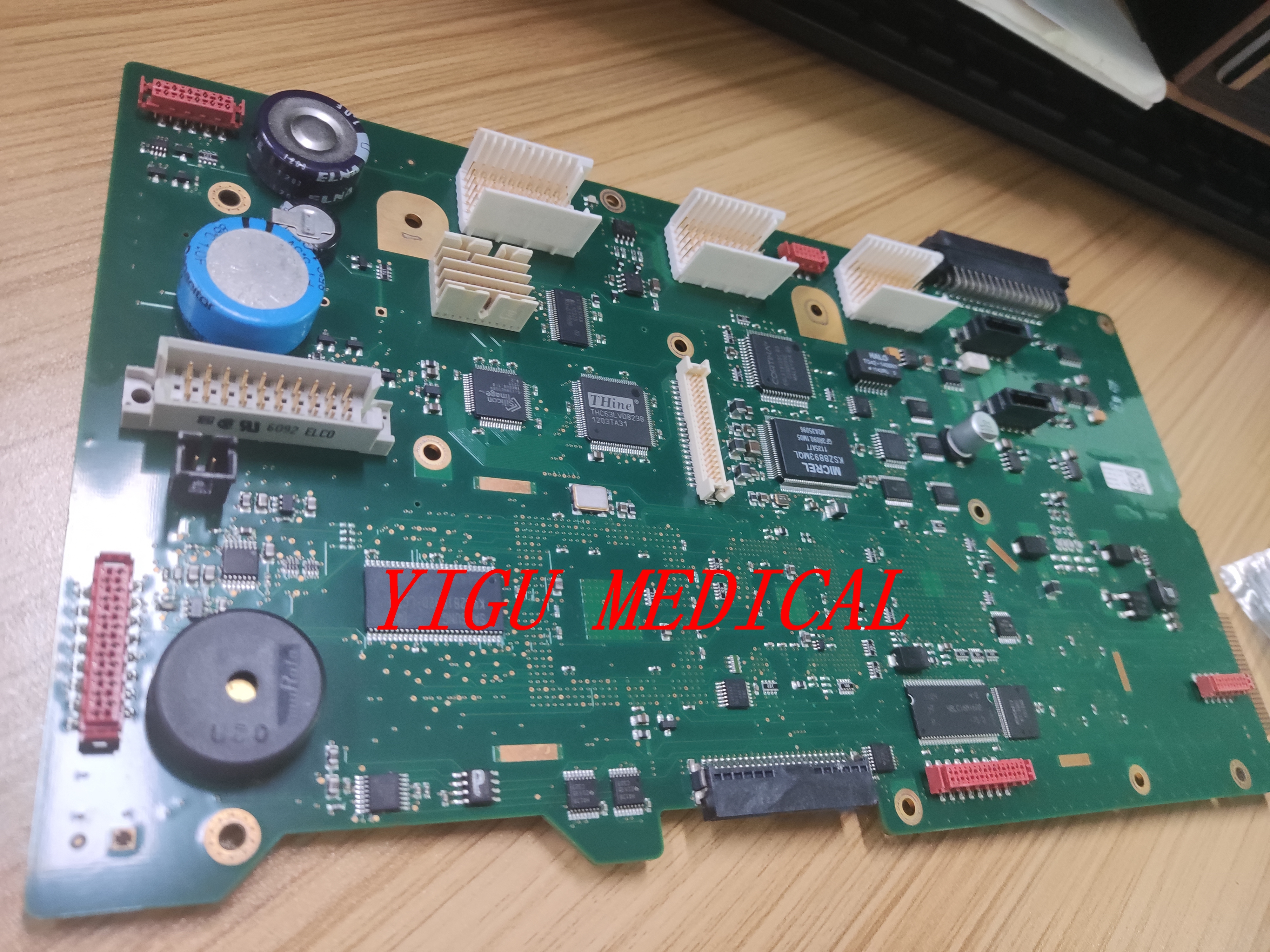

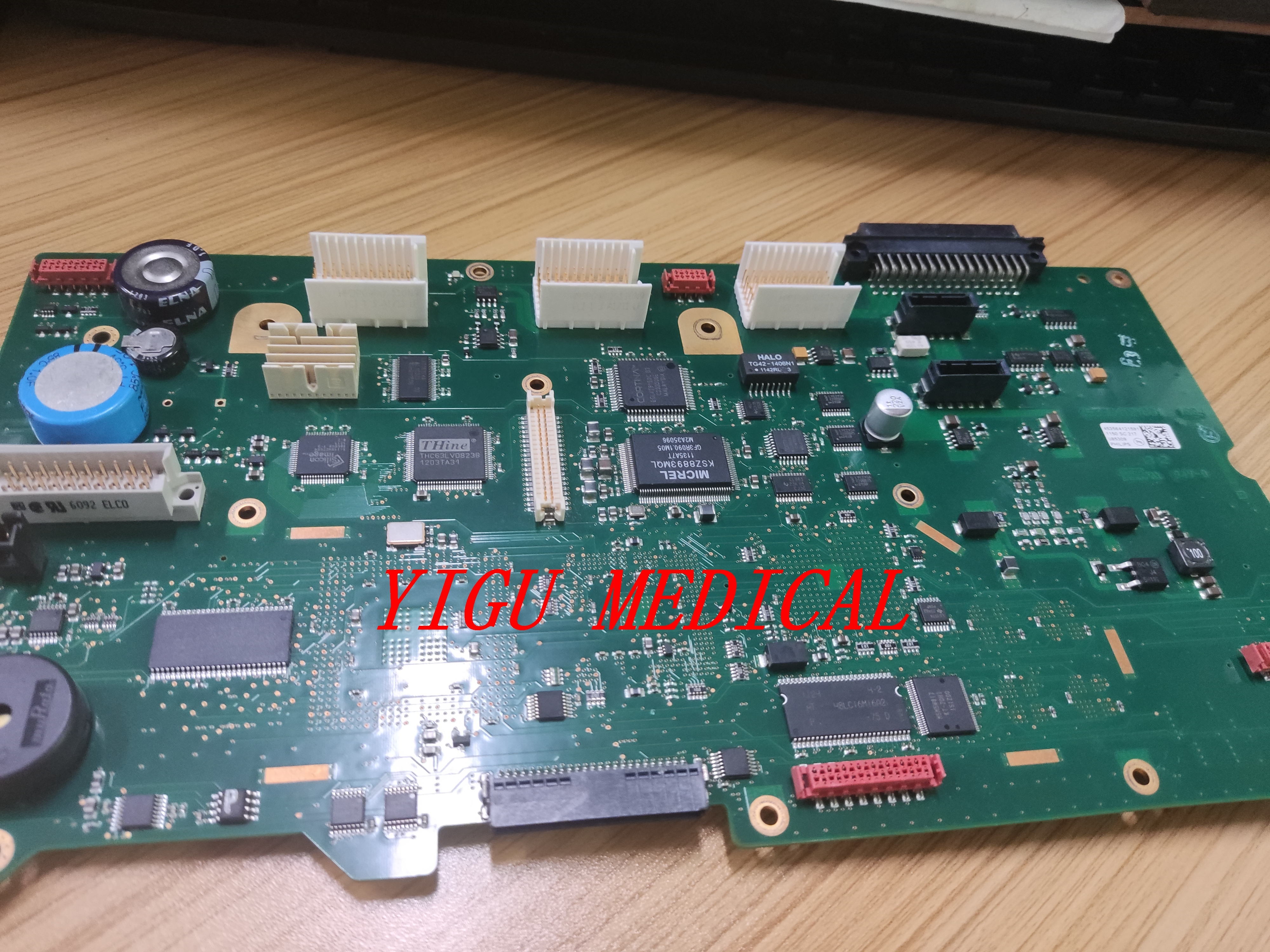

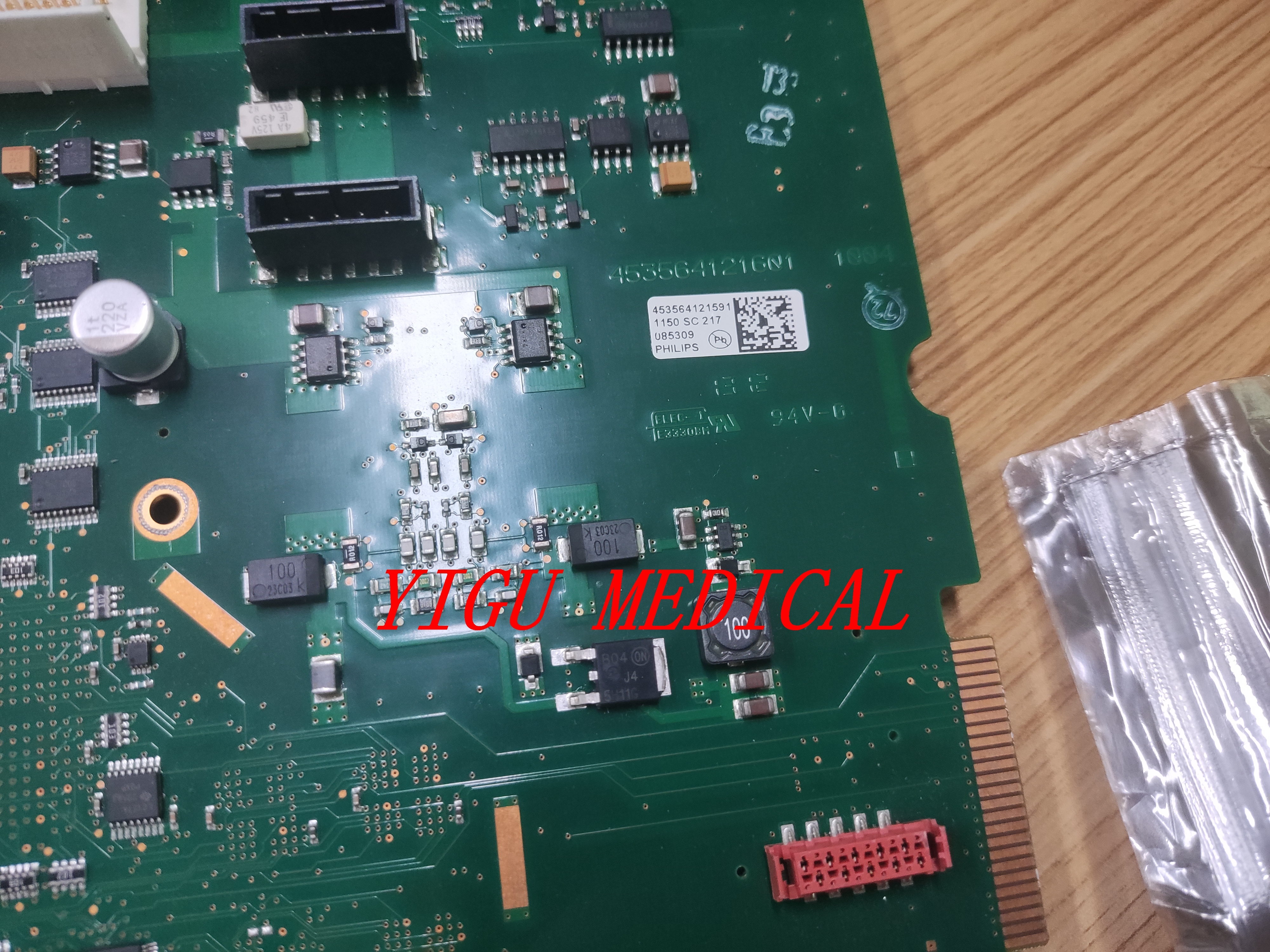

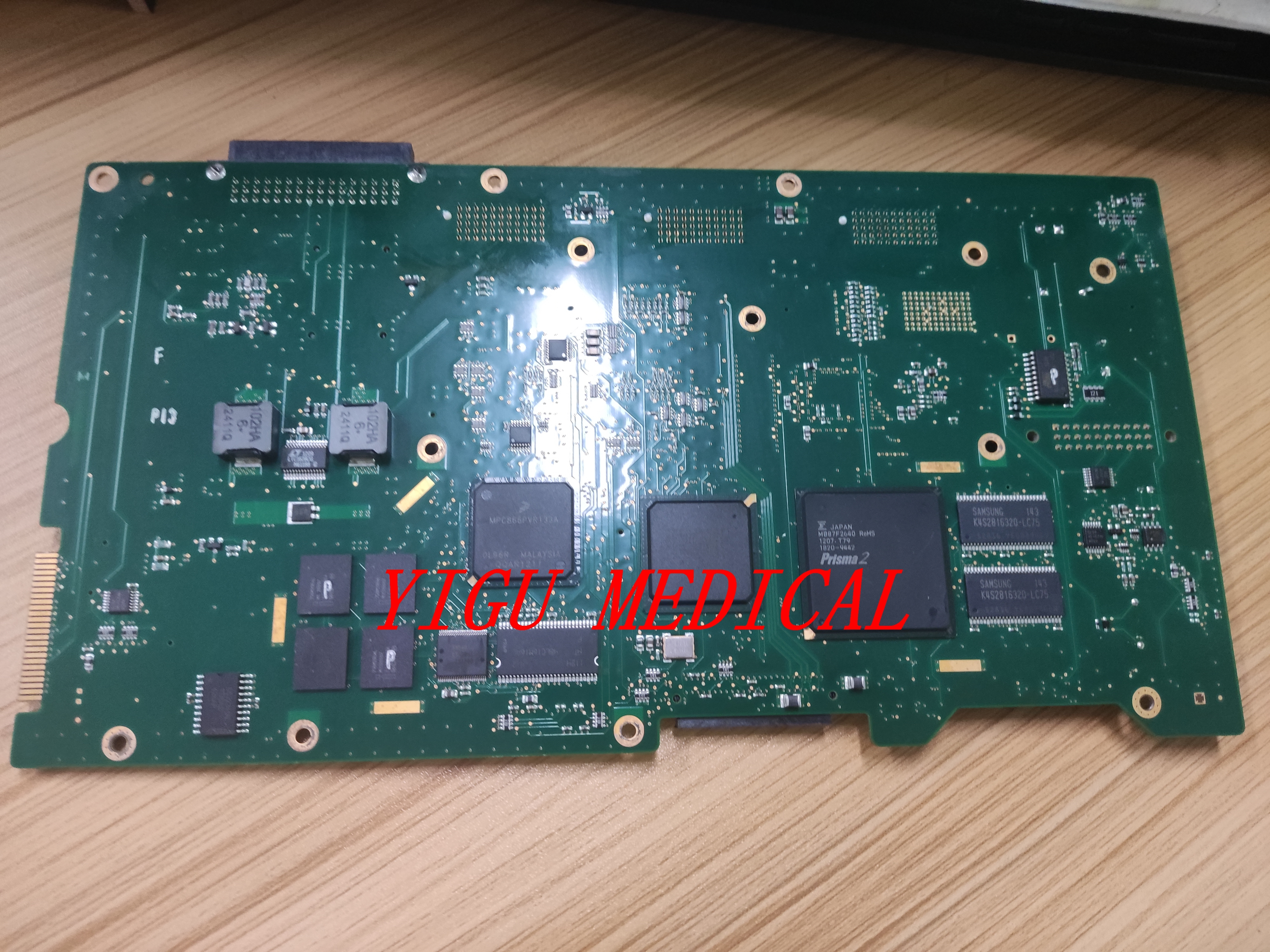

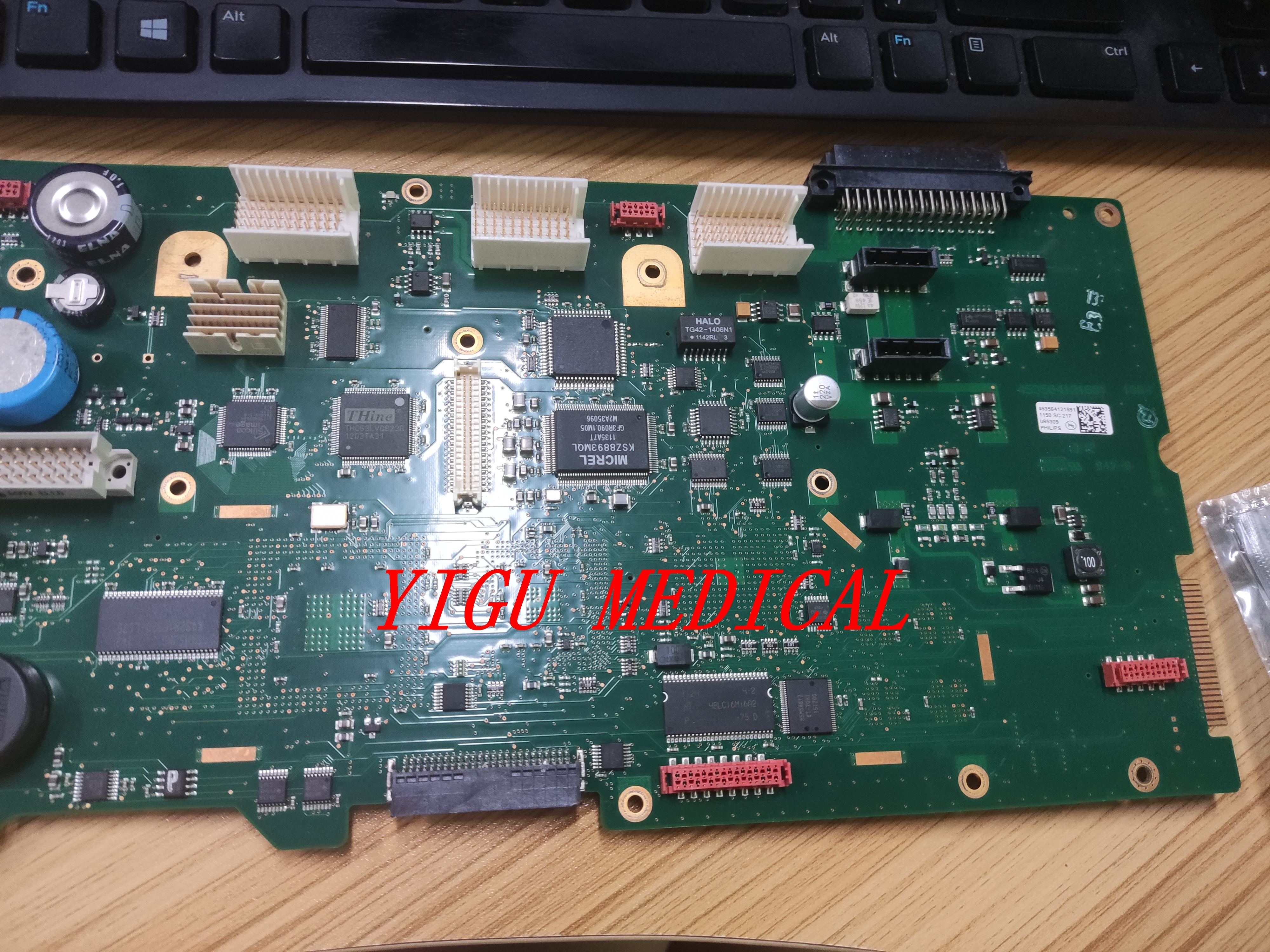

PH MX700 MX750 Hasta Monitörü Anakartı PN 453564121591 Monitör Anakartı İçin
**MX Serisi** hasta monitöründe ( **MX400, MX500, MX600, MX700 ve MX800** gibi modelleri kapsayan) anakart (veya Sistem Kartı), bu son derece entegre hasta izleme platformunun temel çekirdeğidir. Her parametrenin ayrı bir "modül" olduğu geleneksel monitörlerin aksine, MX serisi, ölçüm işlevlerinin büyük çoğunluğunun doğrudan ana sistem kartına entegre edildiği **hepsi bir arada, tek kartlı tasarımıyla** ünlüdür.
Bu tasarım felsefesi, MX anakartını son derece karmaşık ve kritik bir bileşen haline getirerek, tüm cihaz için merkezi bir hesaplama merkezi, sinyal işlemcisi ve iletişim merkezi görevi görür.
Temel İşlevler ve Mimari Felsefe
MX serisi anakart, yüksek düzeyde entegrasyonuyla tanımlanır. Temel işlevleri şunları içerir:
1. **Entegre Parametre İşleme:**
* Bu, belirleyici özelliktir. Her parametre için ayrı, değiştirilebilir modüller kullanmak yerine, MX anakartı, temel ölçümler için temel işleme devrelerini doğrudan kart üzerine dahil eder. Bu tipik olarak şunları içerir:
* **EKG:** Elektrokardiyogram için analog ön uç ve sayısallaştırma.
* **SpO₂:** Nabız oksimetrisi için işleme kartı genellikle entegre edilir veya doğrudan bağlanır.
* **NIBP (Non-İnvaziv Kan Basıncı):** Pompa ve basınç sensörü için kontrol ve hesaplama devresi.
* **Sıcaklık (Sıcaklık):** Sıcaklık probları için sinyal koşullandırması.
* **IBP (İnvaziv Kan Basıncı)** ve diğer gelişmiş parametreler (EtCO₂ gibi), doğrudan anakarta takılan özel bir **Parametre Genişletme Kartı** aracılığıyla eklenebilir, ancak temel işleme hala merkezidir.
2. **Merkezi Hesaplama ve Kontrol:**
* Anakart, birincil **CPU**, **yonga seti** ve **belleği** barındırır. Monitörün işletim sistemini (özel bir gömülü işletim sistemi) ve Philips IntelliVue yazılım paketini çalıştırır.
* Tüm veri akışlarını senkronize etme, alarm algoritmalarını çalıştırma ve kullanıcı arayüzünü oluşturma gibi karmaşık görevi yerine getirir.
3. **Ekran ve Kullanıcı Arayüzü Yönetimi:**
* Yüksek çözünürlüklü ekran için video sinyali oluşturur.
* Dokunmatik ekran ve ön panel kontrolleriyle (düğmeler, döner düğmeler) arayüz oluşturur, kullanıcı girdilerini sistem için komutlara çevirir.
4. **Veri Depolama ve Ağ İletişimi:**
* Anakart, aşağıdakiler için depolama alanı (örneğin, gömülü bir SSD veya Flash bellek) içerir:
* Trend verileri
* Tam açıklama dalga formu kaydı
* Alarm günlükleri
* Sistem yazılımı ve yapılandırması
* **Philips IntelliVue Bilgi Merkezi (IIC)** ve hastane ağına sorunsuz bir şekilde bağlanmak için sağlam ağ donanımına (Ethernet denetleyicisi) sahiptir ve merkezi istasyon izleme ve veri dışa aktarımını sağlar.
5. **Güç Yönetimi:**
* Dahili Güç Kaynağı Ünitesinden (PSU) güç dağıtır ve düzenler ve güç geçişleri sırasında kesintisiz çalışmayı sağlamak için yedek pil sistemini yönetir.
MX Serisi Anakarttaki Yaygın Bileşenler
* **Ana İşlemci (CPU):** Çoklu, yüksek doğrulukta dalga formlarının ve sayısal verilerin eş zamanlı olarak işlenmesini yönetmek için güçlü, endüstriyel sınıf bir mikroişlemci.
* **Yonga Seti (Kuzey Köprüsü/Güney Köprüsü veya SOC):** CPU, bellek ve çevre birimi veri yolları arasındaki veri akışını yönetir.
* **Bellek:**
* **DDR RAM:** İşletim sistemini ve uygulamaları çalıştırmak için.
* **Kalıcı Olmayan Depolama:** İşletim sistemi, yazılım ve hasta verileri depolama için yerleşik bir SSD veya eMMC çipi. Bu, yaşlandıkça yaygın bir arıza noktasıdır.
* SpO₂ pletismograf işleme ve hesaplama.
* NIBP ölçüm algoritmaları.
* **Güç Düzenleme Devreleri:** Kartın tüm bölümlerine temiz, kararlı güç sağlamak için çoklu DC-DC dönüştürücüler ve voltaj regülatörleri.
* **İletişim Arayüzleri:** Ethernet, USB ve seri portlar için denetleyiciler.
* **Çevre Birimleri için Konnektörler:** Parametre Genişletme Kartı, ekran paneli, hasta kablosu konnektörleri ve harici portlar için portlar.
Yaygın Sorunlar ve Arıza Noktaları
* **Depolama Arızası (En Yaygın):** Entegre depolama (SSD/eMMC) sınırlı bir okuma/yazma ömrüne sahiptir. Bozulma veya arıza, **"Sistem Yok," "Önyükleme Hatası,"** gibi hata mesajlarıyla veya monitörün Philips logosu ekranında donmasıyla sıklıkla belirtilen önyükleme hatalarına yol açar.
Kritik Servis ve Onarım Notları
* **Yüksek Entegrasyon Seviyesi:** Entegre tasarım, arızalı bir "EKG modülünü" basitçe değiştiremeyeceğiniz anlamına gelir. Entegre bir fonksiyondaki bir arıza genellikle tüm anakartın değiştirilmesini gerektirir.
* **Yetkili Servis Gerekli:** MX serisi anakart, son derece tescilli ve karmaşık bir bileşendir. **Onarımlar ve değiştirmeler, Philips yetkili servis mühendisleri tarafından yapılmalıdır.**
* **Kalibrasyon ve Yazılım:** Yeni bir anakart takmak basit bir değişim değildir. Aşağıdakiler için özel Philips servis yazılımı gerektirir:
* Doğru cihaz yazılımını ve yapılandırmasını yükleyin.
* Tüm entegre parametreler (EKG, NIBP, vb.) için **kritik güvenlik ve performans kalibrasyonları** gerçekleştirin.
* Bu kalibrasyon olmadan, monitör belirtilen doğruluk ve güvenlik standartlarını karşılamayacaktır.
