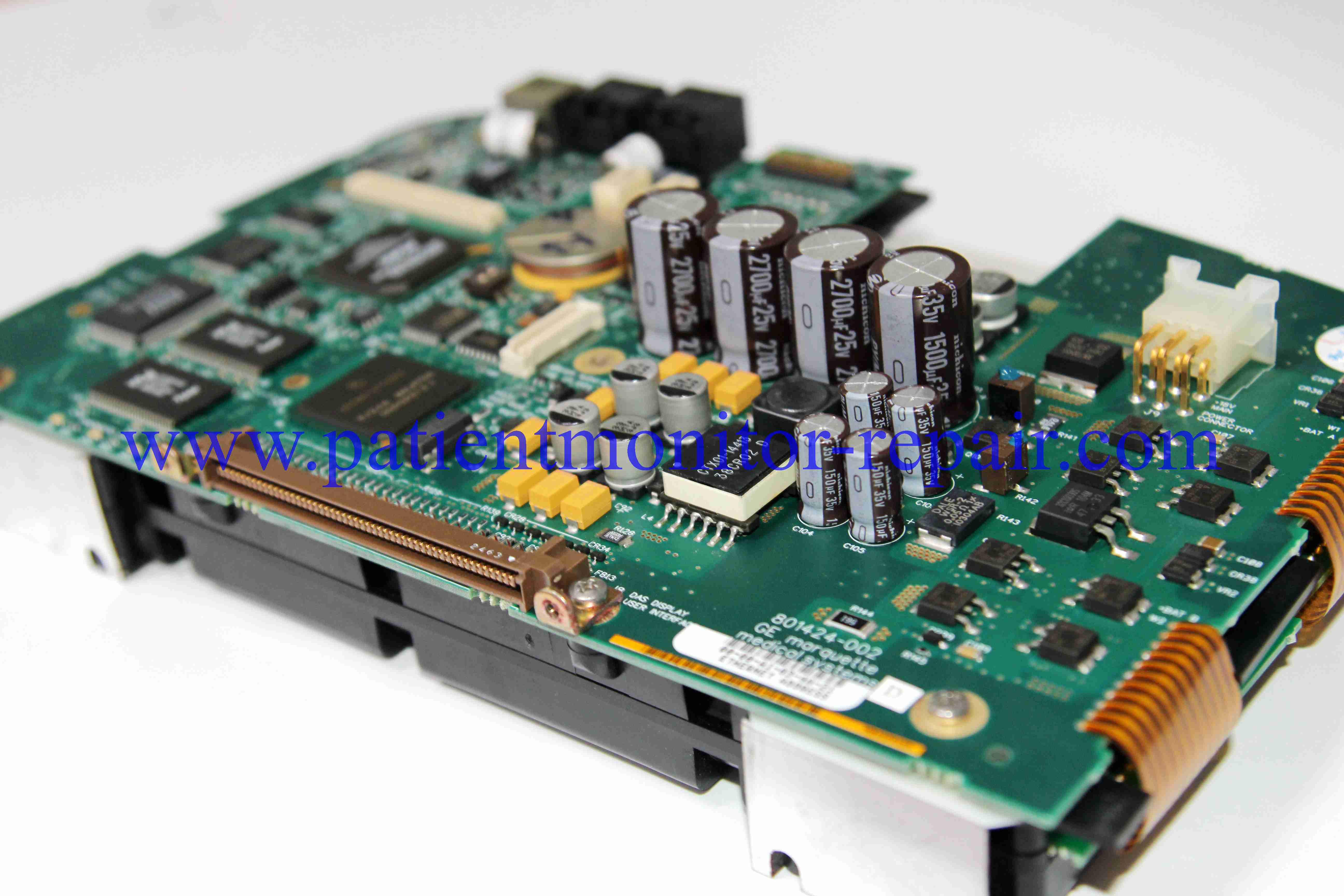

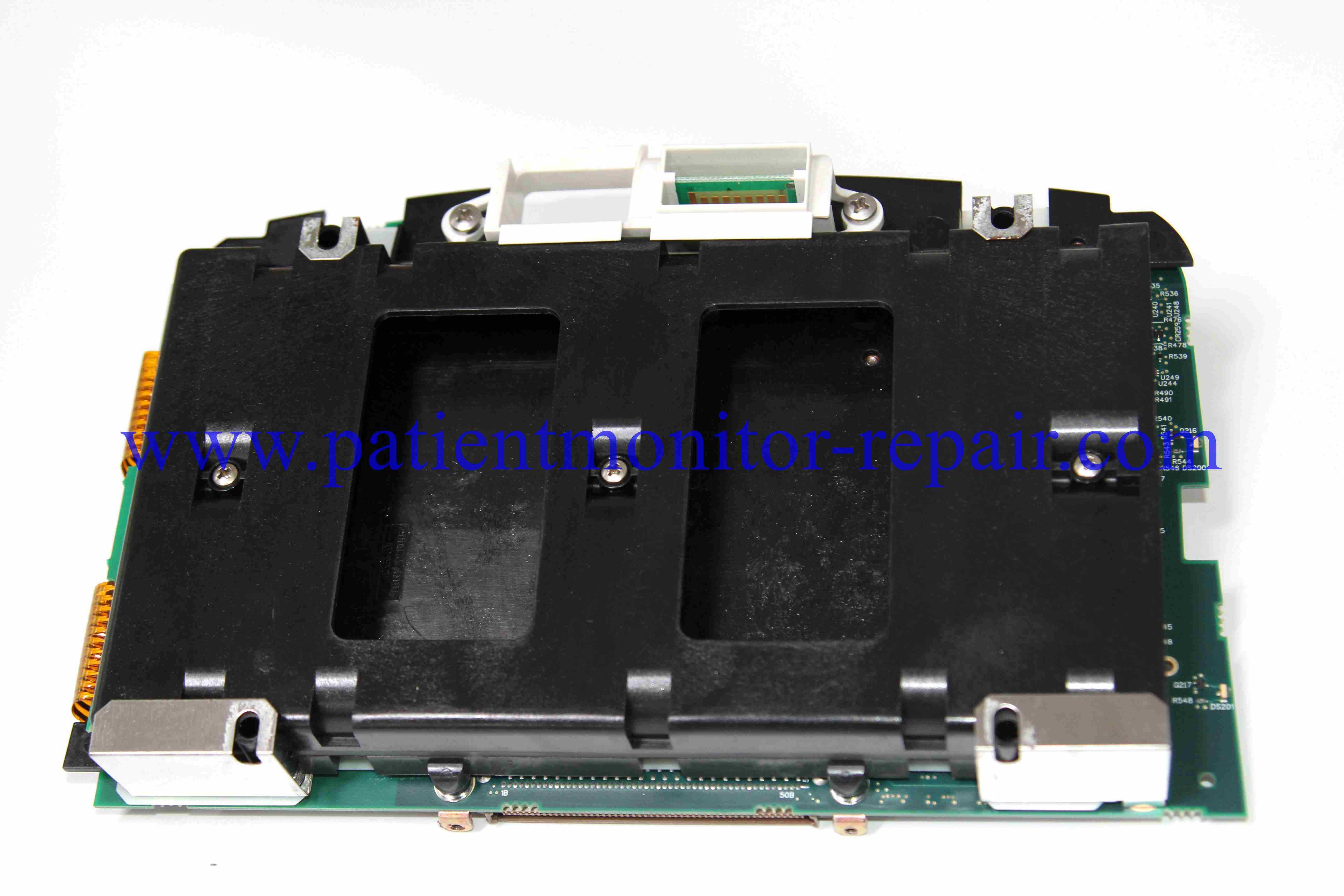

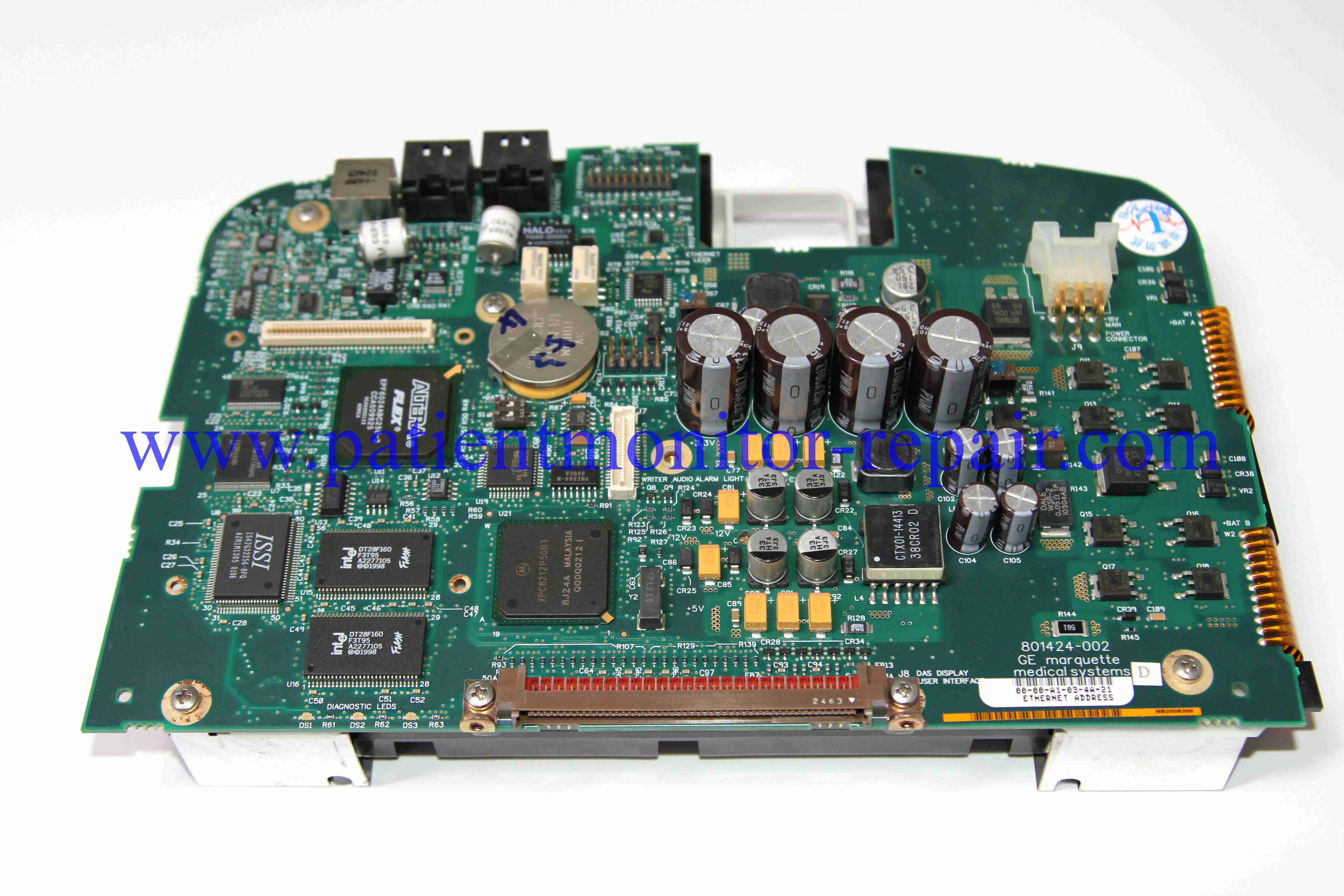

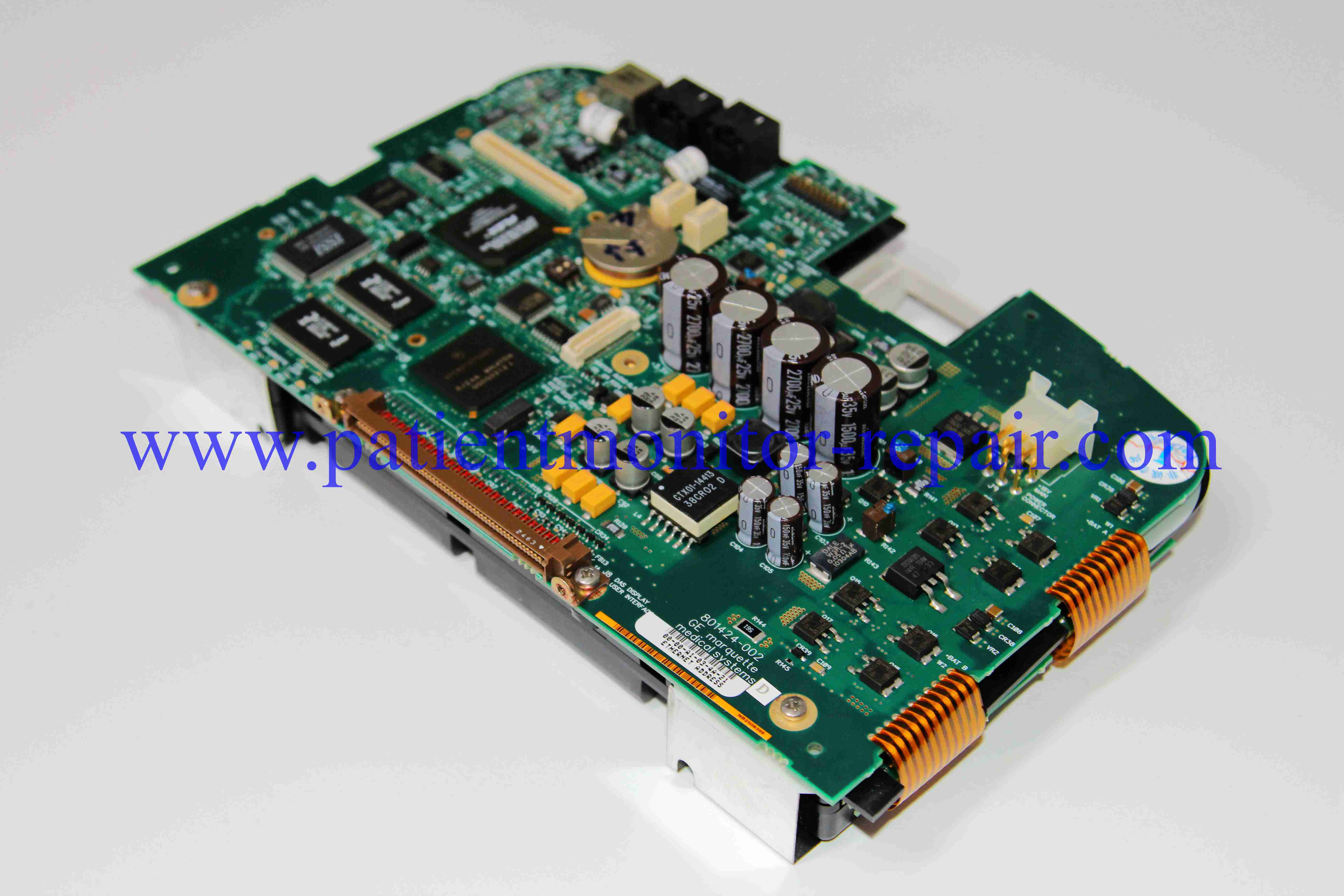

Ana kart GE DASH3000 4000 5000 Hasta Monitörü Ana kart

Ürün Açıklaması

GE DASH 3000/4000/5000 hasta monitörü ana kartının nasıl kullanılacağı hakkında ayrıntılı bir rehber.Kalifiye biyomedikal ekipman teknisyeni (BMET).

Önemli İzin:Ana kart, temel iç bileşendir. "Kullanımı" kurulum, test ve sorun giderme prosedürlerini ifade eder.Eğitimli teknisyenlerBu, sağlık hizmeti sağlayıcıları tarafından klinik kullanım için bir kılavuz değildir.

1- Kurulum öncesi ve güvenlik önlemleri

• Model uyumluluğunu kontrol et:Değiştirme ana kartın belirli DASH modeliniz (3000, 4000 veya 5000) ve tam donanım yapılandırması ile açıkça uyumlu olduğunu doğrulayın.Bir DASH 5000 için bir pano bir DASH 3000 ve tersine çalışmayabilir.

• Kapat ve bağlantıyı kes:Hastanın monitörünü tamamen kapatın. AC şebekesinden ayırın ve monitörü duvar montajından veya direkten çıkarın. Ana pil paketini çıkarın.

• Elektrostatik boşaltma (ESD) koruması: Zorunlu.Her zaman düzgün bir şekilde topraklanmış anti-statik bileklik kuşağı takın ve ESD güvenli bir paspas üzerinde çalışın. Ana kart çok hassas BGA çipleri ve bileşenleri içerir.

• Çevreyi hazırlayın:Tahtaya kirlenme veya fiziksel zarar gelmemesi için temiz, iyi aydınlatılmış ve statik olmayan bir alanda çalışın.

• Araç ve belgeleri topla:Gerekli araçlara (örneğin, Torx tornavidaları, spudger) ve kritik olarak,Resmi GE Hizmet KılavuzuAyrımcılık süreci karmaşıktır ve hassas bir rehberlik gerektirir.

2. Eski Ana panoyu kaldırmak

• Monitörü sök:İç kısımlara erişmek için dış koruyucuyu, ön çerçeveyi ve ekran montajını çıkarmak için servis kılavuzundaki adımları takip edin.Bu süreç karmaşık ve çoklu adımlar ve kablolar içerir.

• Belge bağlantıları:Herhangi bir şeyi kesmeden önce,Yüksek çözünürlüklü fotoğraflar çekve mevcut ana tahtaya takılan tüm bant kablolarının, tel dişlilerinin ve konektörlerinin diyagramlarını oluşturun.Bunları yanlış bağlamak başarısızlığın başlıca nedenidir..

• Kabloları kopar:Eski ana kartdan tüm kabloları nazikçe ayırın. Birçok konektörün kabloyu çıkarmadan önce dikkatlice çevirilmesi gereken ZIF (Sıfır Giriş Gücü) kilitleri veya kilitleri vardır.

• Çıkar ve çıkar:Ana kartı montaj kısımlarından çıkartın ve diğer bileşenlerle temas etmekten kaçınarak tahtayı dikkatlice yukarı ve şasi dışına kaldırın.

3. Yeni Ana kartın kurulumu

• Yeni Yönetim Kurulunu kontrol edin:Yeni ana kartın fiziksel hasar, bükülmüş iğne veya nakliye sırasında oluşan hasarlı bağlantı işaretlerini görsel olarak kontrol edin.

• Konum ve güvenli:Yeni ana kartı montaj delikleriyle doğru bir şekilde hizalaştırın. Dikkatli bir şekilde yerine indirin ve doğru vidalarla sabitleyin.

• Kabloları yeniden bağla:Ön belgeleri kullanarak (fotoğraflar/diyagramlar), metodik olarak yeniden bağlanınHepsiKablolar ve kablolar yeni ana kartın tam konumlarına.

  • Her bir bağlantının sağlam ve tam olarak yerleştirildiğinden emin ol.

  • Önemli olan, ZIF kilitlerini tekrar açmayı unutmayın.Çıkarılmış bir kurdele kablosu, ekran veya dokunmatik ekranın arızalanmasına neden olur.

• Monitörü yeniden monte et:Monitörü tekrar bir araya getirmek için ayrıştırma işlemini dikkatlice tersine çevirin.

4Kurulum sonrası test, kalibrasyon ve yapılandırma

• Başlangıç gücü açık:Bataryayı tekrar yerleştir ve monitörü AC enerjisine bağla.

• Gözlem Başlatma:Aygıt genişletilmiş bir kendi kendini test edecek. Yanlış bir kurulum veya hatalı bir panoya işaret eden herhangi bir hata koduna (örneğin, FPGA, DSP veya Bellek hataları) dikkat edin.

• Hizmet Modu:Gizli bölgeye erişmeniz gerekiyor.Hizmet ModuKurulum tamamlanmak için. Bu, genellikle başlatılırken belirli bir anahtar dizisini içerir (servis kılavuzunda ayrıntılı).

• Dokunmatik Ekranı Kalibre Et:Temel bir adım. Dokunmatik ekranı doğru bir şekilde kalibre etmek için Hizmet Modunda kalibrasyon yardımcısını kullanın. Kalibre edilmemiş bir dokunmatik ekran kullanılamaz.

• Donanım yapılandırmasını doğrula:Ana kartın, monitörün özel donanım seçeneklerine (örneğin, yüklü parametreler modülleri) uyması için servis modunda yapılandırılması gerekebilir.

• Kapsamlı işlevsel testler yapın:Her parametreyi ve fonksiyonu test edin:

  • Ekran ve dokunma:Kesinliği ve kalibrasyonu kontrol edin.

  • EKG, SpO2, NIBP:Dalga şekli kalitesini ve sayısal doğruluğunu doğrulamak için bir hasta simülatörü kullanın.

  • Alarm:Tüm alarm fonksiyonlarını test edin.

  • Ağ ve Arayüzler:Eğer geçerliyse Ethernet ve seri port işlevselliğini doğrulayın.

• Açık Hata Günlüğü:Önceki ana kartın geçmiş hata kayıtlarını temizlemek için Hizmet Modu kullanın.

5Belgelendirme ve Uygunluk

• Servisi kaydet:Tüm prosedürü cihazın servis günlüğüne dikkatlice yazın. Tarih, değiştirme nedeni, eski ve yeni ana kart parça numaraları,ve tüm test ve kalibrasyonların sonuçları.

• Yönetmelik Uygunluğu:Bu onarım, cihazın klinik kullanım için uygunluğunu ve güvenliğini korumak için GE'nin özelliklerine ve ilgili tıbbi cihaz yönetmeliklerine (örneğin, FDA, CFDA) uygun olarak yapılmalıdır.

Son Uyarı: Bu sadece yüksek nitelikli personel için karmaşık bir prosedürdür.Yanlış kurulum, yeni ana kart veya diğer bileşenlere kalıcı zarar verebilir, pahalı onarımlara yol açar ve yaşam destek cihazını hasta kullanımı için güvenli hale getirmez.
